איתור תשתיות ביוב

כל פרויקט בנייה, פיתוח או חפירה מחייב היכרות מעמיקה עם השטח לפני תחילת העבודות. איתור תשתיות ביוב מהווה את אחד השלבים הקריטיים ביותר בניהול סיכונים הנדסיים. פגיעה בלתי מתוכננת בקווי סניקה או צינורות גרביטציה עלולה להוביל לנזק סביבתי חמור, עיכובים משמעותיים בלוח הזמנים והוצאות כספיות ניכרות. המומחים של המרכז לאיתור תשתיות מספקים פתרונות טכנולוגיים מתקדמים המאפשרים מיפוי מדויק של תת הקרקע, תוך הבטחת בטיחות מקסימלית לצוותים בשטח ולסביבה.

החשיבות של איתור תשתיות ביוב תת קרקעית

מערכות הולכת שפכים מורכבות לרוב מרשת מסועפת של צינורות, שוחות ובריכות ביקורת, אשר חלקן הותקנו לפני עשרות שנים ללא תיעוד מסודר. כאשר יש צורך לאתר תשתית ביוב תת קרקעית, אי אפשר להסתמך אך ורק על תוכניות ישנות. קרקע משתנה, תזוזות טבעיות ושינויים שנעשו לאורך השנים מחייבים סריקה עדכנית ומדויקת. ביצוע מקדים של איתור תשתיות ביוב מונע תקלות הרסניות כמו הצפות שפכים, זיהום מי תהום ופגיעה במערכות מקבילות.

טכנולוגיות מתקדמות עבור שירותי איתור תשתיות ביוב

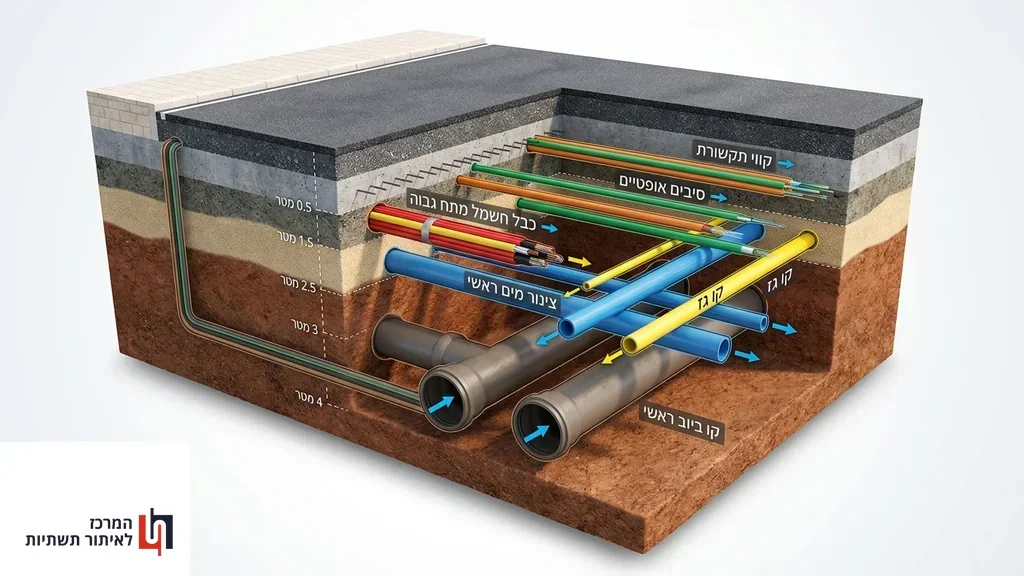

בעידן המודרני, הסתמכות על ניחושים או חפירות ניסיון אינה מקובלת. חברות מקצועיות מפעילות ציוד קצה טכנולוגי כדי לספק שירותי איתור תשתיות ביוב ברמת הדיוק הגבוהה ביותר. השילוב בין מספר אמצעי חישה מאפשר בניית תמונה תלת ממדית של השכבות התת קרקעיות.

שימוש במכ"ם חודר קרקע (GPR)

טכנולוגיית ה-GPR משדרת גלים אלקטרומגנטיים בתדרים גבוהים אל תוך האדמה וקולטת את ההחזרים שלהם. שיטה זו יעילה במיוחד עבור זיהוי צינורות פלסטיק, בטון, חרס ו-PVC, אשר אינם מוליכים זרם חשמלי ולכן קשים לאיתור בשיטות מסורתיות. המערכת מייצרת חתך של תת הקרקע המאפשר למפענח לזהות אנומליות המעידות על נוכחות צנרת. חשוב להבין כי הצלחת הסריקה תלויה רבות בסוג הקרקע; אדמות חוליות מאפשרות חדירה עמוקה יותר של הגלים, בעוד אדמות חרסיתיות רוויות מים עלולות להקטין את טווח הסריקה.

סריקה אלקטרומגנטית וגלי רדיו

כאשר מערכת השפכים כוללת רכיבים מתכתיים, שוחות עם מכסי ברזל, או כבלי תקשורת נלווים, נעשה שימוש בגלאים אלקטרומגנטיים. הציוד משדר תדר ייעודי המזהה את התוואי המדויק של הצינור ומאפשר לסמן את העומק והכיוון שלו על פני השטח. במקרים של צנרת פלסטיק, ניתן להשחיל כבל מוליך ייעודי אל תוך הצינור דרך שוחת הביקורת, ולאחר מכן לאתר את התדר המשודר מהכבל מעל פני הקרקע. טכניקה זו מבטיחה דיוק מילימטרי באיתור קווים סמויים.

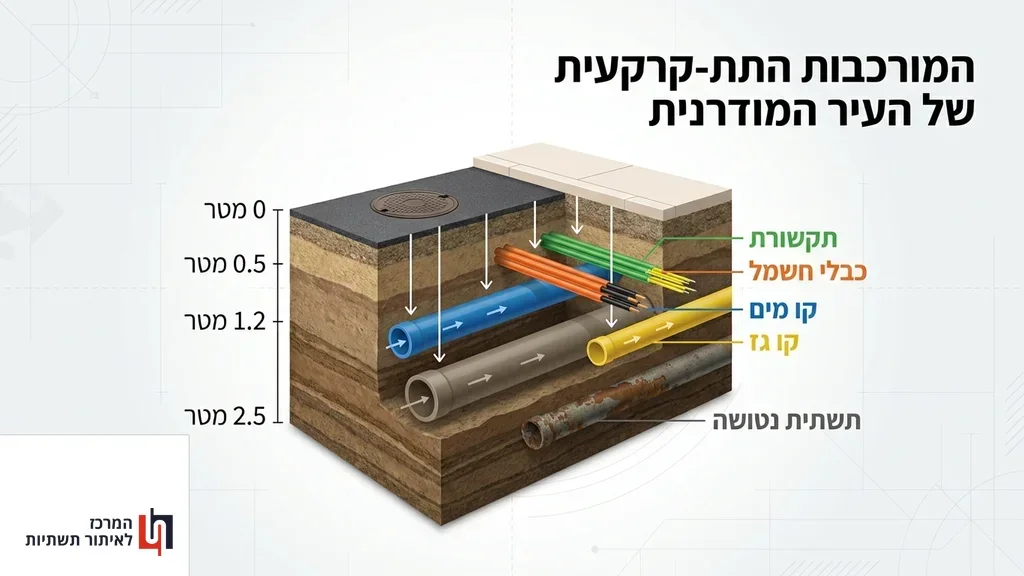

אתגרים מיוחדים בסביבה עירונית צפופה

ביצוע עבודות תשתית בתוך ערים צפופות מציב אתגרים הנדסיים מורכבים. מתחת לכבישים ולמדרכות מסתתרת רשת סבוכה של מערכות המונחות בצפיפות רבה. הקושי המרכזי נובע מרעשי רקע כגון כבלי חשמל, רשתות תקשורת, וקווים נטושים שאינם פעילים עוד. מפעיל המערכות נדרש לבודד את האותות הרלוונטיים של קווי השפכים מתוך שלל ההפרעות. בנוסף, קיימות מערכות ביוב היסטוריות מתקופות שונות, מה שמחייב שימוש במספר טכנולוגיות במקביל לקבלת תמונה מלאה.

השוואת שיטות נפוצות לאיתור קווי שפכים

בחירת השיטה המתאימה תלויה בסוג הקרקע, חומר הצינור ועומק החפירה המתוכנן. להלן השוואה בין הטכנולוגיות המובילות בתחום:

טכנולוגיית איתור	סוגי חומרים ניתנים לזיהוי	יתרונות מרכזיים	מגבלות השיטה
מכ"ם חודר קרקע (GPR)	פלסטיק, בטון, חרס, מתכת	מיפוי תלת ממדי, זיהוי חומרים אל-מתכתיים	פחות יעיל באדמה חרסיתית רטובה
גלאי אלקטרומגנטי	ברזל, פלדה, נחושת, כבלים מוליכים	דיוק גבוה בעומקים משמעותיים	אינו מזהה צינורות פלסטיק ללא חוט מוליך
רובוט צילום פנים צנרת	כל סוגי החומרים (מתוך הצינור)	מספק תמונה ברורה של מצב הצינור מבפנים	מחייב גישה פיזית לשוחת ביקורת פתוחה
חיישנים אקוסטיים	צינורות זורמים בלחץ	זיהוי נזילות במקביל לאיתור התוואי	מושפע מרעשי רקע סביבתיים

תהליך העבודה בשטח: צעד אחר צעד

כדי לאתר תשית ביוב בצורה בטוחה ומקצועית, נדרשת מתודולוגיה סדורה. צוותים הנדסיים מבצעים מספר שלבים עוקבים המבטיחים כיסוי מלא של תא השטח המיועד לחפירה.

1. איסוף נתונים מקדים: בחינת מפות קיימות, תוכניות עדות ומידע ממערכות הרשות המקומית.
2. סיור קבלנים ראשוני: סריקה רגלית לאיתור סממנים חזותיים כמו שוחות, מכסי ביוב ושקיעות קרקע חשודות.
3. סריקה טכנולוגית משולבת: הפעלת ציוד GPR וגלאים אלקטרומגנטיים לאימות התוואי התת קרקעי וקביעת עומק הצינורות.

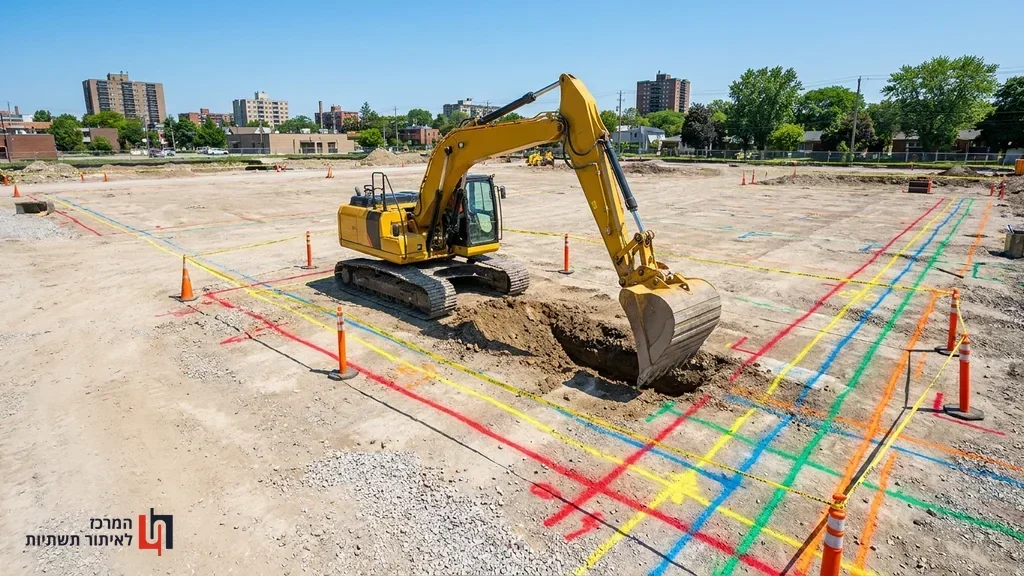

4. סימון פיזי בשטח: שימוש בצבעי סימון תקניים כדי להתוות את נתיב הצינורות עבור מפעילי הכלים הכבדים.
5. הפקת דו"ח ומיפוי: שרטוט התוואי על גבי מפת מדידה עדכנית והעברתה למנהל העבודה.

במקרים רבים, באותו תא שטח עוברות מערכות נוספות. לכן, חשוב לבצע מיפוי מקיף הכולל גם איתור תשתית גז, קווי מים וחשמל, כדי למנוע אסון פוטנציאלי במהלך העבודות.

ההשלכות של עבודה ללא מיפוי מוקדם

קבלנים המדלגים על שלב הסריקה המקדימה חושפים את עצמם לסיכונים עצומים. פגיעה בקו סניקה מרכזי גורמת לעצירת העבודות באופן מיידי ומחייבת הזמנת צוותי שאיבה, תיקון וטיהור קרקע.

"עלות תיקון נזק לתשתית ביוב מרכזית, כולל הקנסות הסביבתיים ועיכובי הפרויקט, עולה בממוצע פי עשרה מעלות ביצוע סריקה מקיפה טרם תחילת החפירה."

מעבר להיבט הכלכלי, ישנה סכנה תברואתית חמורה. שפכים שפורצים אל פני השטח או מחלחלים למי התהום גורמים לנזק אקולוגי חמור הדורש התערבות של גורמי איכות הסביבה במיידי.

בחירת מומחים והבטחת רציפות הפרויקט

הצלחת הפרויקט תלויה בניסיון ובמיומנות של הצוות המבצע. ביצוע מדויק של איתור תשתיות ביוב תת קרקעית דורש לא רק ציוד מתקדם, אלא גם יכולת פענוח מקצועית של הנתונים המתקבלים מהמכשירים. מפעיל מיומן יודע להבחין בין סלע טבעי לבין צינור בטון ישן, ומסוגל לספק תמונת מצב אמינה שעל בסיסה ניתן לתכנן את תוואי החפירה בבטחה. הניסיון של המרכז לאיתור תשתיות מוכיח פעם אחר פעם כי שילוב של טכנולוגיה חדישה עם הון אנושי איכותי מונע תקלות קריטיות בשטח.

ניהול פרויקט בנייה נטול תקלות מתחיל בהכנה נכונה של השטח. איסוף מידע מדויק אודות התוואי מאפשר לקבלנים לתכנן את העבודה ביעילות, להקצות משאבים בצורה נכונה ולעמוד בלוחות הזמנים שהוגדרו. איתור תשתיות ביוב מקיף מעניק שקט נפשי לכל הגורמים המעורבים בפרויקט. הפתרונות המקצועיים של המרכז לאיתור תשתיות מבטיחים כיסוי מלא של השטח, זיהוי מדויק של כלל המערכות הסמויות מן העין, ויצירת סביבת עבודה בטוחה ויעילה מתחילת הפרויקט ועד לסיומו המוצלח.

שאלות נפוצות

האם ניתן לאתר צינורות ביוב מפלסטיק שאינם מוליכים חשמל?

כן. באמצעות טכנולוגיית מכ"ם חודר קרקע (GPR) או על ידי השחלת סונדה מוליכה לתוך הצינור, ניתן לאתר במדויק גם צנרת פלסטיק ו-PVC.

כמה זמן אורכת סריקת איתור תשתיות ביוב בשטח?

משך הסריקה תלוי בגודל תא השטח ובמורכבות התשתיות. לרוב, סריקה של מגרש סטנדרטי אורכת מספר שעות בודדות, ובסיומה מופק דו"ח מיפוי מפורט.

האם תהליך איתור התשתיות מחייב חפירות ניסיון או קידוחים?

כלל לא. תהליך האיתור מתבצע בשיטות אל-הרס מתקדמות באמצעות גלים אלקטרומגנטיים וחיישנים חיצוניים, ללא כל צורך בפגיעה בקרקע.

למה אי אפשר להסתמך רק על תוכניות העירייה הקיימות?

תוכניות ישנות לרוב אינן מדויקות לחלוטין, ולעיתים קרובות בוצעו שינויים בשטח שלא תועדו כראוי. סריקה פיזית עדכנית מבטיחה את מיקומן המדויק של המערכות בפועל.
